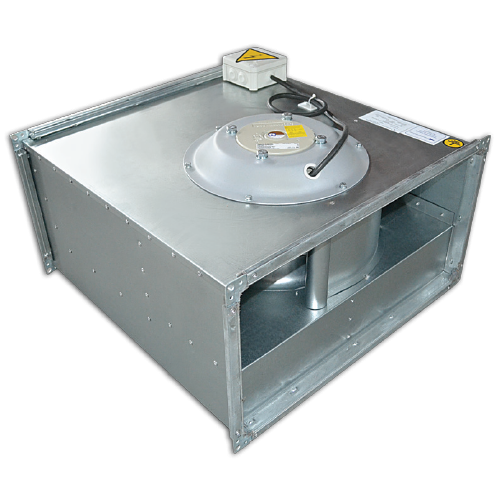

Канальні прямокутні вентилятори призначені для роботи в складі канальних систем вентиляції й служать для генерації припливного або витяжного повітряного потоку. Корпус даних вентиляторів виконаний з оцинкованої сталі та має прямокутну форму для встановлення безпосередньо у перетин прямокутних повітропроводів (фланцеве з'єднання).
Зовнішні ознаки
Вони випускаються з електродвигунами напругою 220В або 380В, можуть мати 4 або 6 полюсів що підключаються. Вентилятор в квадратний отвір має широке поширення в непротяжних канальних вентиляційних системах. За їх допомогою можна організувати якісний повітрообмін в приватному житловому будинку, заміському котеджі, невеликому готелі, ремонтній майстерні та ін.
Розміри приєднувальних патрубків вентиляторів канального типу уніфіковані зі стандартними типорозмірами прямокутних вентиляційних труб. Дані моделі є моноблоковими, для їх підключення до канальної вентиляційної мережі необхідно лише з'єднати патрубки з повітроводами та увімкнути електроенергію.
Основні переваги
-
Корпус з оцинкованої сталі.
-
Легка доступність до сервісної панелі.
-
Зручність монтажу: в будь-якому положенні, в обмеженому просторі.
-
Регулювання швидкості: трансформаторні регулятори, частотні перетворювачі.
-
Гарантія.

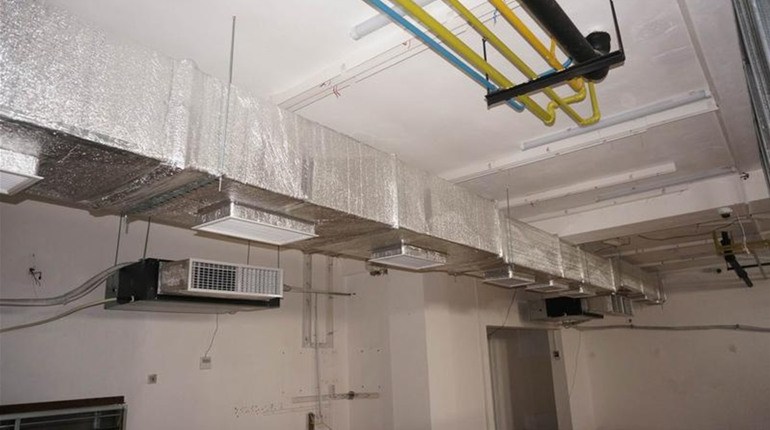

Монтаж вентиляторів в прямокутні повітроводи
Прямокутні повітропроводи поділяються на канали з квадратним або довільним перерізом. Найбільш частим є використання першого варіанту, що дозволяє забезпечити оптимальну швидкість потоку повітря, мінімізувати шум та втрати. Встановлення полягає тільки в розміщенні вентилятора всередині каналу й з'єднанні фланців з перевіркою герметичності стиків.
Більш складним є монтаж з довільним прямокутним розміром. Тут необхідний пірамідальний перехід під потрібний квадратний перетин, що при довжині дорівнює половині загальної довжини вентилятора. Габарити вхідного отвору устаткування повинні відповідати параметрам робочого колеса. Зверніть увагу на вказаний виробником розмір, часто він вказується в дециметрах, а не в міліметрах.
Умови експлуатації
Вентилятори та прямокутні повітропроводи безшумні й доступні для загального призначення, розраховані на експлуатацію в умовах помірного клімату за ДСТУ 15150 за другою категорією розміщення обладнання. Температурний діапазон середовища — від -40С до + 60С. Максимальна запиленість переміщуваного повітря - 100 мг / м.куб.
